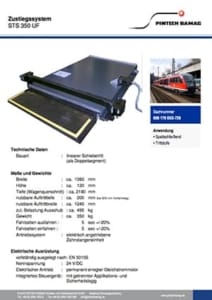

STS 350 UF

Bauart:linearer Schiebetritt (als Doppelsegment)
Maße und Gewichte
Breite:ca. 1360 mm
Höhe:ca. 130 mm
Tiefe (Wagenquerschnitt):ca. 2190 mm
nutzbare Auftritttiefe:ca. 200 mm (bei 600 mm Verfahrweg)
nutzbare Auftrittbreite:ca. 1240 mm
zul. Belastung Ausschub:ca. 495 kg
Gewicht:ca. 350 kg
max. Deckelbelastung:500 kg/m²
Fahrzeiten ausfahren:5 sec +/-20%
Fahrzeiten einfahren:5 sec +/-20%
Antriebssystem:elektrisch angetriebene Zahnstangeneinheit
Elektrische Ausrüstung
vollständig ausgelegt nach:EN 50155
Nennspannung:24 V/DC
Elektrischer Antrieb:permanent erregter Gleichstrommotor
integriertes Steuergerät:mit getrennter Applikations- und Sicherheitslogik
